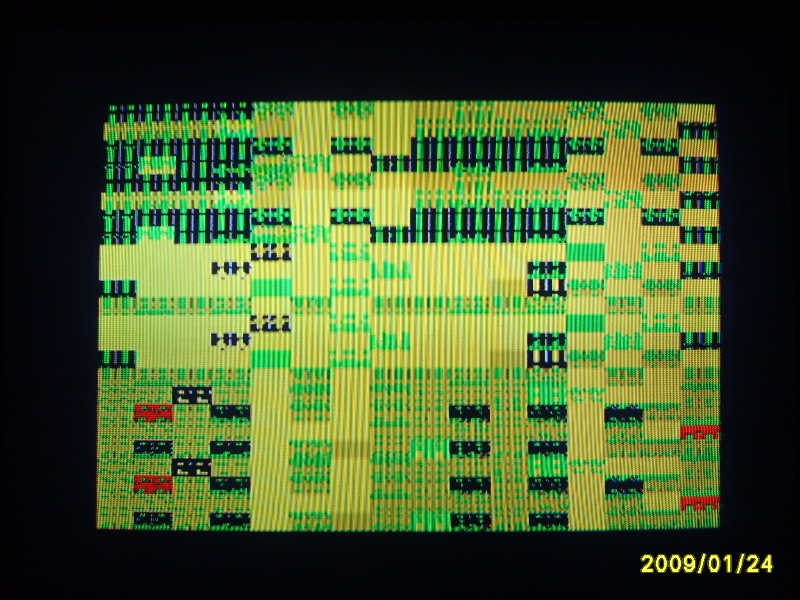

После всяческих манипуляций, осмысленной замены пары микросхем и нескольких вслепую, устранения двух закороток наконец-то имею хоть какое-то изображение в рабочей области экрана:
Сквозь хаос неуверенно пытается пробиться матрас. Изображение меняется после ресета. Синего цвета нет, т.к. использую этот канал вместо осцилографа. Кстати очень дельный способ для проверки некоторых сигналов.
Может у кого-нибудь есть мысли?
Да, еще один нюанс... заметил, что если убрать cas с памяти (перемычками) и включить питание, то на шине адреса творится какая-то билеберда, с rd, wr, m1 то же самое. После подачи cas и его отключения... сигналы становятся периодичными (т.е. скорее всего приходят в норму). Сейчас колдую над этим.
И еще вопросец: почему в схеме компа к питанию подтянута не вся шина адреса, а только a8-a15?
