Разводка офигенно громоздких плат (Автороутер выбираем)

[нолька]

данные проверенные, фоткоть футболко вломы. пущай дх ждет следующега )
(футболко кстате в крым уже успело съездед)

[sv]

Дема такая с ускорением графики на нгс: http://alonecoder.nedopc.com/zx/TheLink.rar

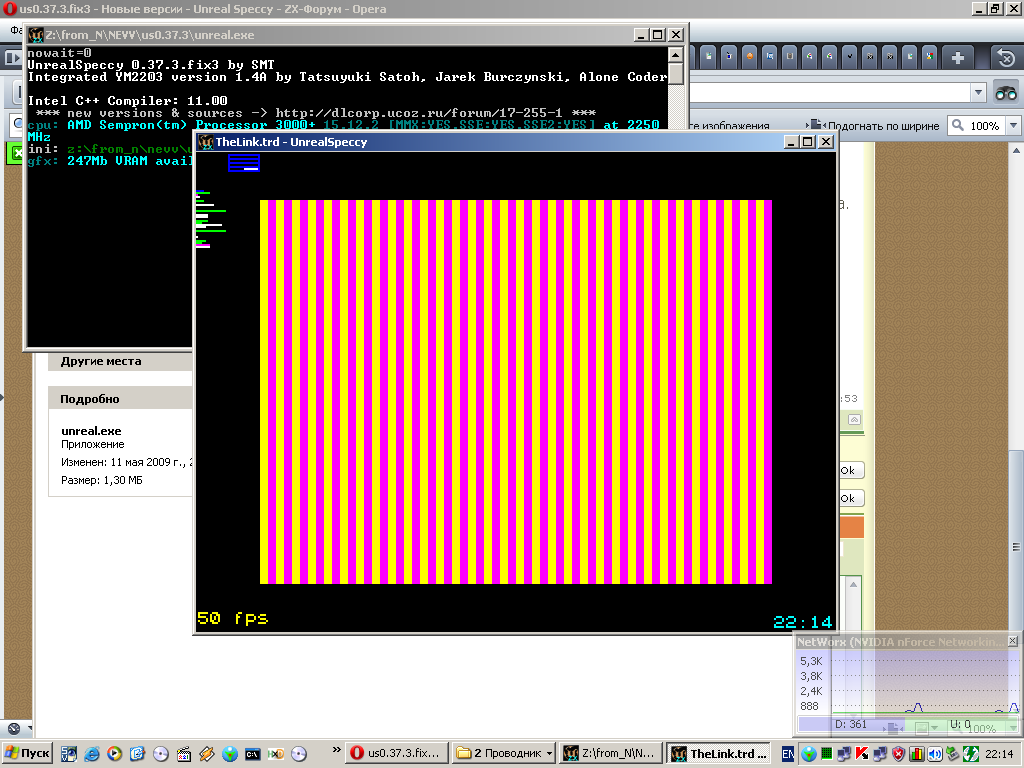

ткни носом плз,на какой версии анрила заработает?
вот здесь чота не работает http://dlcorp.ucoz.ru/forum/23-393-1

[deathsoft]

ткни носом плз,на какой версии анрила заработает?

А та версия на которой робит еще официально не выпущена, она только у тестеров есть. Есть ролик на йо тьюбе.

[KOE]

Хочешь унести это знание в могилу?

В чью?

по непроверенной инфе, футполко коя, которую он протерял, сейчас в перми у болека вместе с возврвщёнными ему, также проёбанными штанами

гыы, футболко-путешественниццо.

[sv]

Есть ролик на йо тьюбе.

я DDpшное заценил,с народдиска...
итить! клёво!

[KOE]

На сайте, спустя более чем 2 года с начала разработки, появились материалы по платам версии 2.666 без LE.

Схема электрическая принципиальная http://pentagon.nedopc.com/sch2666.gif
Схема монтажная (верхний слой, поз.обозначения) http://pentagon.nedopc.com/refdes_top.gif
Схема монтажная (нижний слой, поз.обозначения) http://pentagon.nedopc.com/refdes_bottom.gif
Схема монтажная (верхний слой, номиналы) http://pentagon.nedopc.com/values_top.gif
Схема монтажная (нижний слой, номиналы) http://pentagon.nedopc.com/values_bottom.gif

------

Дополнительная информация:

1. После 16-го октября года 2009 от р.х. появиться должен очередной комплект плат ZX-железа, включающий в себя:

Pentagon-1024sl2.2
Pentagon ver.2.666LE
Zcontroller

2. Пентагоны 2.2 и Zcontroller-ы, очевидно, больше производится не будут (Если, конечно, не будет повального спроса на них, но ничего такого исхода событий не предвещает).

3. Пентагоны 2.666 без LE закончились! Осталась только одна недособранная плата, которую я сам начал паять в качестве образца для монтажника. Очевидно, через год-два я ее таки допаяю.

4. После прихода нового комплекта плат 2.666LE часть из них (для начала 3 штуки) будут переданы монтажнику для сборки. Соответственно, у потенциальных потребителей теоретически есть возможность заказать собранную плату.

5. Тем, кто голосовал на выборах за едро, никакие платы поставляться не будут.

[luzanov]

А сколько будет стоить собранная плата LE.

[KOE]

А сколько будет стоить собранная плата LE.

Ну давайте считать:

плата 800р
FPGA 700р
MCU 200р
RAM 4 чипа по 120р = 480р
логика 18 корпусов ну пусть по 10р = 180р
Операционнег для звука = 100р
чип рез. 250 штук x 0.1р= 25р
чип. конд. 180 штук 0.4р = 72р
Разъемы всякие - ну пусть примерно на 600р
Диоды, транзисторы, кварцы - хз сколько стоят, не более 100р
Монтаж - 1000р
Итого имеем ориентировочно 4257р.

Ну плюс еще мне на пиво (хотя я его в последнее время не особо как-то пью, а "на коньяк" со спектрумистов не сдерешь), может еще чего забыл учесть, может что-то учел с большим запасом. Ориентировочная стоимость от 4 до 5 тыщ рублей, а сколько будет конкретно пока точно не знаю, я компоненты еще не все купил.

[KOE]

Платы приехали. 2.666LE в монтаж пока не отправлены, т.к. жду до сих пор посылку из Чебоксаров с RC-россыпью и транзисторами (компоненты из Китая везут в Москву, затем из Москвы в Чебоксары и затем из Чебоксаров назад в Москву и получается закупать по такой схеме дешевле, чем напрямую из Китая в Москву, народ в Москве зажрался стало быть, без накрутки в 100-500 % по стоимости даже пятую точку от стула не оторвет, а в Чебоксарах за копейки работают).

Демо-прошивки для плат версий 2.666 и 2.666LE в прикрепленном архиве. rbf - файл (pentagon.rbf для 2.666 и PaE.rbf для 2.666LE) - прошивка fpga, hex - прошивка mcu. Прошивать надо только mcu. rbf-файл записывается на SD-карту и при включении питания считывается контроллером и заливается в fpga (поддерживаются fat12/16/32, на деле я проверял только fat16/32). Также на карте должны находится следующие файлы:

1. logo.rom (для LE) или logo2666.rom (для не LE) - файл длиной 16384 байтов, первые 6912 из них - картинка в спектрумовском формате, это заставка, загружаемая и выводимая на экран при старте, содержимое оставшиесхся байтов не важно;
2. gluk.rom (16384 байтов) - прошивка GLUK RESET SERVICE
3. basic128.rom (16384 байтов) - прошивка basic 128
4. basic48.rom (16384 байтов) - прошивка basic 48
5. dos610e.rom (16384 байтов) - прошивка TR-DOS (рекомендуется TR-DOS 6.10e by AlCo)
6. test.trd - TRD-файл, который при старте записывается в RAM-диск и становится доступным как диск D в TR-DOS 6.10e.

Особенности демо-прошивок:

Процессор работает на частоте 3.5 МГц, частота кадров - 50 Гц, видеорежим по строкам/тактам - "Пентагон", интерфейс - только VGA (телевизоры с их муарами и размазанными цветами выбрасываем на помойку один раз и навсегда), памяти поддержано 1024к, из них 64 уходят под загрузку прошивок ПЗУ, дополнительные разряды порта 7ffd, отвечающие за память сверх 128к, доступны только из ПЗУ TR-DOS (временно сделал, чтоб всякие криворукие программеры не попортили RAM-диск). Звук: ym2149: vhdl-ядро, микширование каналов и бипера я сделал цифровым образов, на выходе - стандартное стерео (2 канала). Клавиатура - ps2 с раскладкой как в Zcontroller. Пинать меня по этому поводу смысла нет, планирую сделать таблицу перекодировки скан-кодов в виде файла на sd-карте, но не скоро. ps2 мышь пока не доделал.

[KOE]

И еще забыл написать, пока работа с TR-DOS возможна только через RAM-диск TR-DOS 6.10e, но в процессе разработки аппаратный аналог КР1818ВГ93, вместо дисковода использующий образ в памяти (т.е. планируется совместимость с ВГ93 на уровне регистров, т.е. фактически 100%-й beta disk interface). Дело движется медленно, но движется. Когда закончу - хз.
