Суровые сибирские спектрумы

Postby robat_e » 17 Mar 2008, 17:44

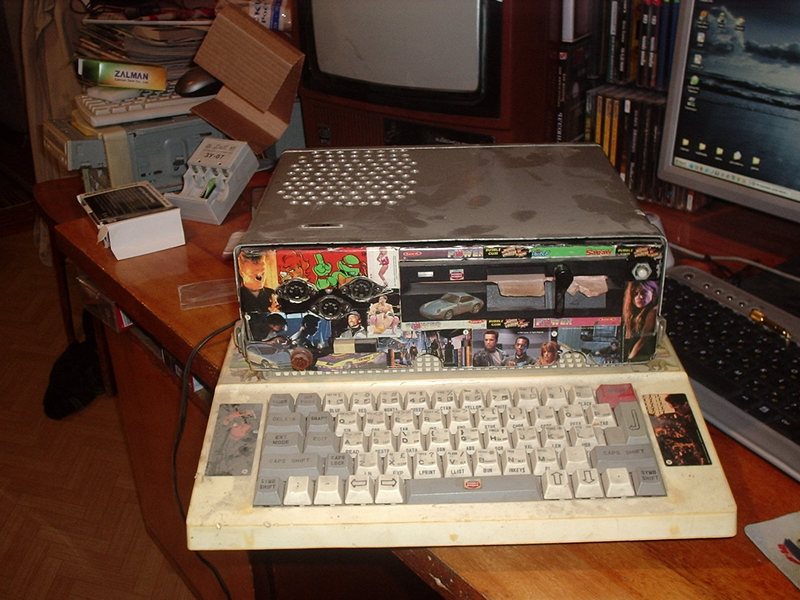

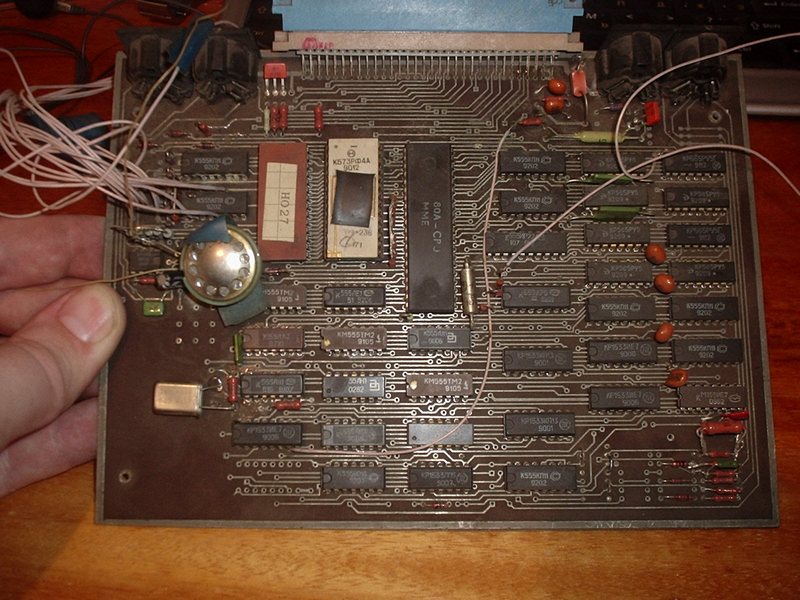

Приволокли мне сегодня такое чудо позднего спектрумовского неоклассицизма (см. фото 1) Внутре у неё оказалась неонка такая плата (фото 2) и такой дисководный контроллер (фото 3) Внимание, вопрос: что это? Мне кажется, что это что-то ленинградоподобное, очень смахивает, но почему у него системный разъем оказался совместимым с контроллером, который серийно выпускался каким-то новосибирским заводом? А может быть у кого-нибудь есть распиновка этого контроллера?

фото 1


фото 2


фото 3
robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users

Postby robat_e » 17 Mar 2008, 18:20

Суко, и правда ленинград, только с приделанным разъемом. Кто-то же постарался, развёл плату.
robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users

Postby lvd » 17 Mar 2008, 22:45

Сибирские спектрумисты настолько суровы, что для подключения трдоса разводят плату заново!
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
User avatar
lvd

Posts: 7239
Joined: 07 Apr 2007, 21:28
Group: Registered users

Postby robat_e » 18 Mar 2008, 16:16

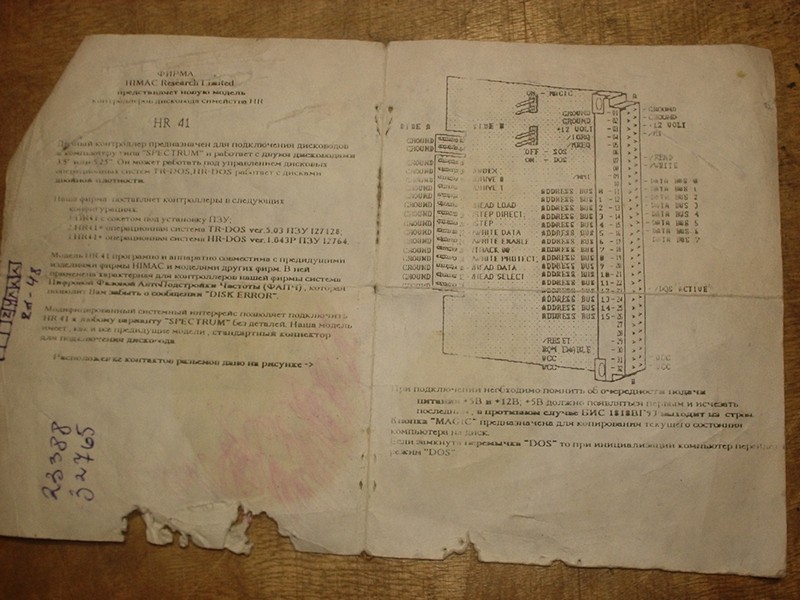

Путём наведения в комнате необычайно аццкого бардака, нашлась поистине гениальная бумажко с распиновкой трдосного контроллера! Она ждала своего часа 10 лет, была покусана волнистым попугайчиком, залита чем-то жирным, но она нашлась!

robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users

Postby KOE » 18 Mar 2008, 16:43

Вот бы еще схемы этих чудес да скан покрупнее...
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4674
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby robat_e » 18 Mar 2008, 17:01

Схем ни на что нету sad Но к компу должна подходить схема от обычного ленинграда (только я не понял, куда девалась транзисторная сборка) И ваще, плата из гавнянного гетинакса. А контроллеры чуть более, чем наполовину состоят из РТ-шек. Короче, могу отфоткать с лучшим качеством, со сканером тяжелее, но решаемо. Если надо, то могу постараться отсканить хотя-бы контроллеры.
robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users

Postby KOE » 19 Mar 2008, 23:05

robat_e wrote: Короче, могу отфоткать с лучшим качеством, со сканером тяжелее, но решаемо. Если надо, то могу постараться отсканить хотя-бы контроллеры.


Да можно особо не напрягаться, мне чисто ради удовлетворения любопытства.
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4674
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby Black_Cat » 21 Mar 2008, 09:46

BDI - это, судя по элементной базе и плотности монтажа - разновидность контроллера к компу HIMAK 48, выполненом на БМК, а вариант Спектрума по схеме Ленинграда - очевидно его предшественник
Last edited by Black_Cat on 21 Mar 2008, 09:51, edited 1 time in total.
"Очень трудно найти чёрную кошку в тёмной комнате... особенно, если её там нет.", "Forever!".
zx.clan.su - Soviet Union ZX Spectrum Community - форум посвящённый развитию Спека.
User avatar
Black_Cat
Не умею ничего делать, потому учу

Posts: 659
Joined: 17 Apr 2007, 13:19
Group: Removed

Postby KOE » 21 Mar 2008, 20:49

Black_Cat wrote:а вариант Спектрума по схеме Ленинграда - очевидно его предшественник

Потомок, а не предшественник.
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4674
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby Black_Cat » 21 Mar 2008, 21:14

KOE wrote:Потомок, а не предшественник.

не, имелось ввиду что этот HIMAK 48 (а судя по разъёму - это именно он) на базе Ленина является предшественником для HIMAK 48 на базе БМК
"Очень трудно найти чёрную кошку в тёмной комнате... особенно, если её там нет.", "Forever!".
zx.clan.su - Soviet Union ZX Spectrum Community - форум посвящённый развитию Спека.
User avatar
Black_Cat
Не умею ничего делать, потому учу

Posts: 659
Joined: 17 Apr 2007, 13:19
Group: Removed
