Взялся за старое ;)

Postby KOE » 12 May 2008, 11:05

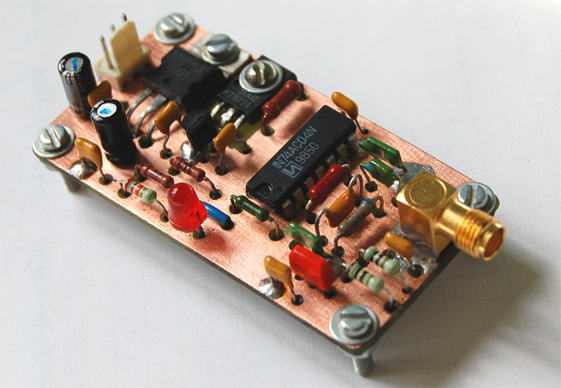

Почти пять лет уже не травил платы в домашних условиях. Вот решил 'молодость' вспомнить и вон чего намонстрячил:

Last edited by KOE on 12 May 2008, 11:06, edited 1 time in total.
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4676
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby deathsoft » 12 May 2008, 11:43

А что это? И зачем ВЧ разъем? Пробник- генератор что ли?
Last edited by deathsoft on 12 May 2008, 11:44, edited 1 time in total.
User avatar
deathsoft

Posts: 4713
Joined: 07 Apr 2007, 00:58
Group: Registered users

Postby KOE » 12 May 2008, 13:28

Это автогенератор. Емкостная трехточка, но не обычная. В ней в качестве активного элемента используется КМОП-инвертор. На борту также буферный каскад и источники питания. Предназначена для измерения уровня фазовых шумов, обусловленных шумами типа 1/f в МОП-структуре. Колебательная система сделана с преднамеренно заниженной добротностью (расчетное значение 10), чтобы после умножения частоты уровень фазовых шумов заметно превышал пороговое значение спектроанализатора, тогда измерения будут более точными.
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4676
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby robat_e » 12 May 2008, 13:48

2 KOE, я ниасилел пра чё ты написал, но реквестирую фотку обратной стороны платы!
robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users

Postby KOE » 12 May 2008, 13:54

Заранее предупреждаю, что обратная сторона смотрится страшно (не для слабонепвных). Рисовал обычной спичкой. ЛУТ не использую по причине отсутсвия дома лазерного принтера.
Attachments
(168.99 KB) Not downloaded yet
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4676
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby deathsoft » 12 May 2008, 13:59

А зачем дома такой специфичный девайс то? Для лаб в институте чтоли?
User avatar
deathsoft

Posts: 4713
Joined: 07 Apr 2007, 00:58
Group: Registered users

Postby KOE » 12 May 2008, 14:02

deathsoft wrote:А зачем дома такой специфичный девайс то? Для лаб в институте чтоли?


Ну типа я в аспирантуру поступил, научная работа и все такое biggrin
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4676
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby deathsoft » 12 May 2008, 14:30

KOE wrote:Ну типа я в аспирантуру поступил

Ну - ПОЗДРАВЛЯЕМ!!!!
User avatar
deathsoft

Posts: 4713
Joined: 07 Apr 2007, 00:58
Group: Registered users
