Ламосхема №2 (ужасноламосхема)

Postby Yellow_Rat » 08 Jun 2008, 16:33

Даже к 5 ближе при единичном количестве.
Yellow_Rat

Posts: 51
Joined: 01 Jun 2008, 16:00
Group: Registered users

Postby lvd » 08 Jun 2008, 17:40

KOE wrote:Если твои ЭП не будут давать дополнительный фазовый сдвиг, то все ок.


Гениальный ответ. Ни за что бы не догадался. badtease
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
User avatar
lvd

Posts: 7259
Joined: 07 Apr 2007, 21:28
Group: Registered users

Postby KOE » 08 Jun 2008, 19:09

Да ну? Ты что-то иное ожидал?
Мы рождены, чтоб сказку сделать былью
"Кто не обломался, тем еще предстоит"
User avatar
KOE

Posts: 4680
Joined: 15 Apr 2007, 13:06
Group: Registered users

Postby Yellow_Rat » 08 Jun 2008, 21:02

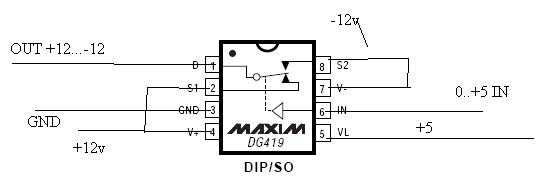

Во на ширпотребом 419ом, если выхода не хватит, одним 30 вольтным кмоп транзистором с изолированным затвором исправишь. Лень было в пикаде рисовать нарисовал в пайнте.
Yellow_Rat

Posts: 51
Joined: 01 Jun 2008, 16:00
Group: Registered users

Postby deathsoft » 08 Jun 2008, 22:10

Вон операционник 3А нагрузка http://www.st.com/stonline/products/literature/ds/1317.pdf
User avatar
deathsoft

Posts: 4741
Joined: 07 Apr 2007, 00:58
Group: Registered users

Postby lvd » 08 Jun 2008, 22:20

Ваще конечно это идея, вместо трахомудии с полевиками и ихним драйвером, тупо поставить ДГ419.
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
User avatar
lvd

Posts: 7259
Joined: 07 Apr 2007, 21:28
Group: Registered users

Postby lvd » 08 Jun 2008, 22:27

KOE wrote:Да ну? Ты что-то иное ожидал?


Я ожидал магического откровения.
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
User avatar
lvd

Posts: 7259
Joined: 07 Apr 2007, 21:28
Group: Registered users

Postby lvd » 08 Jun 2008, 22:31

deathsoft wrote:Вон операционник 3А нагрузка

Вольт за микросекунду у него маловато.
...интересно, какой у него КНИ?... =)
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
User avatar
lvd

Posts: 7259
Joined: 07 Apr 2007, 21:28
Group: Registered users

Postby Yellow_Rat » 08 Jun 2008, 22:35

lvd wrote:Ваще конечно это идея, вместо трахомудии с полевиками и ихним драйвером, тупо поставить ДГ419.

Кста скорость нарастания напруги у него 30 вольт на что то там, плюс 419 делает куча производителей. Есть кста вариант дешевле намного, чем на 419 но более грамоздкий, на советских дарлингтоновых сборках сделать(3 штуки надо)
Yellow_Rat

Posts: 51
Joined: 01 Jun 2008, 16:00
Group: Registered users

Postby deathsoft » 08 Jun 2008, 23:54

lvd wrote:Вольт за микросекунду у него маловато. ...интересно, какой у него КНИ?... =)

хз, это первое попавшееся что гугл нашел, я раньше и другие находил, но судя по тому что это для управления моторамаи, то там все параметры лажовые должны бить, ибо для мотора они не критичны. Даже если там КНИ 10%.

Вон еще один нашел opa548 тоже 3А, 10В/мкс (бывший бурр-браун)
http://focus.ti.com/docs/prod/folders/print/opa548.html

Еще opa552 200ма, 24В/мкс
http://focus.ti.com/docs/prod/folders/print/opa552.html
Last edited by deathsoft on 09 Jun 2008, 00:03, edited 1 time in total.
User avatar
deathsoft

Posts: 4741
Joined: 07 Apr 2007, 00:58
Group: Registered users
