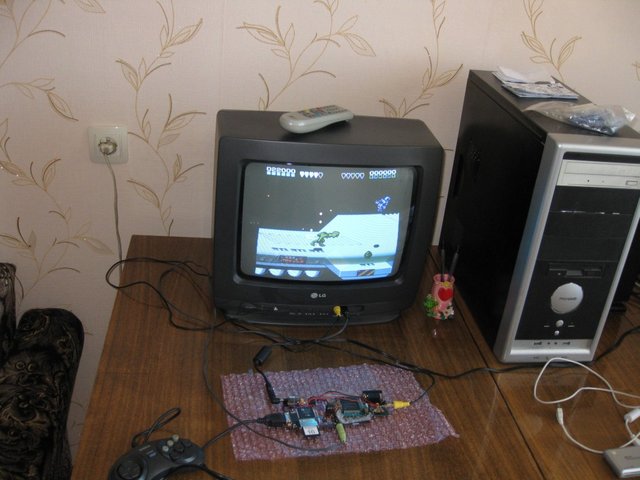

- Device

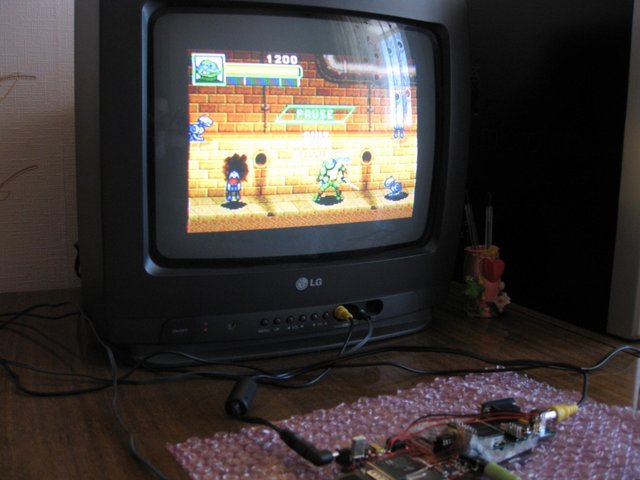

- NES
- GBA
Ну вот типа прототип изделия будущего
16 posts
• Page 1 of 2 • 1, 2
by Romanich » 22 Mar 2010, 03:28
В связи с тем что временно испытываю финансовые трудности и отсутствие времени (переезд, ремонт, девки) - не могу заказать печатку сабжа и распаять...
Поэтому чтоб народ не скучал, выкладываю несколько фоток прототипа девайса
Как вы догадались - тот же Thresher, только с выводом картинки на TV и VGA
Поэтому чтоб народ не скучал, выкладываю несколько фоток прототипа девайса
Как вы догадались - тот же Thresher, только с выводом картинки на TV и VGA
[url]Прославился тем, что на аватаре[/url]
- Romanich
- долбоёб-гумасек
- Posts: 1084
- Joined: 22 Nov 2007, 15:12
- Group: Registered users
by lvd » 22 Mar 2010, 13:50
Ага, Романыч так и ниасилил БГА.
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
-
lvd - Posts: 7262
- Joined: 07 Apr 2007, 21:28
- Group: Registered users
by Romanich » 23 Mar 2010, 03:29
Макет двухплатный.
Первая плата - обрубок DT+ без экрана(ещё одну собрал!), вторая - видяха на FPGA
Зачем БГА, если 532-й гонится на 700 МГц?
при этом работает в комнате(+24) и на незастекленном балконе(-4). Пытал пол-дня на разных эмуляторах.
Фотки ниже.
Первая плата - обрубок DT+ без экрана(ещё одну собрал!), вторая - видяха на FPGA
Зачем БГА, если 532-й гонится на 700 МГц?
при этом работает в комнате(+24) и на незастекленном балконе(-4). Пытал пол-дня на разных эмуляторах.Фотки ниже.

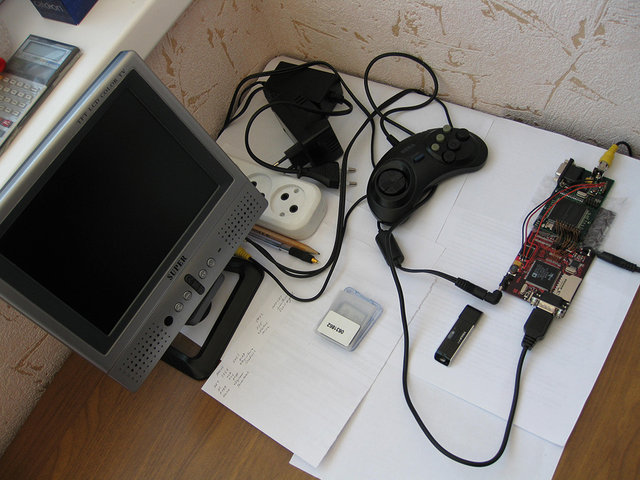

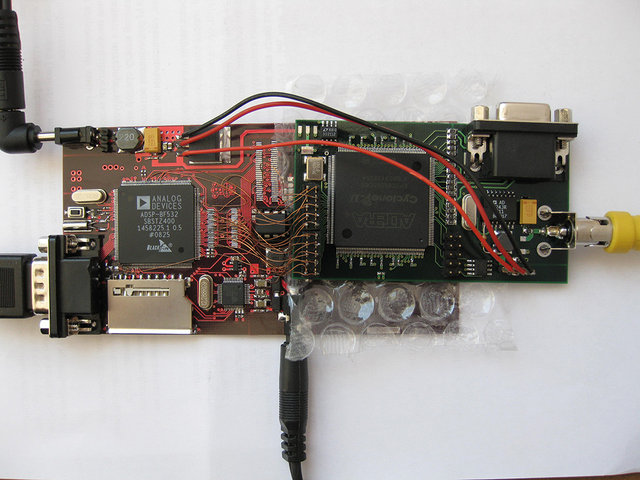

- Макет

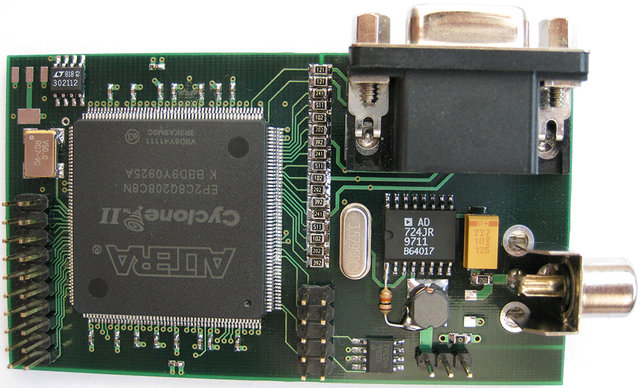

- Top

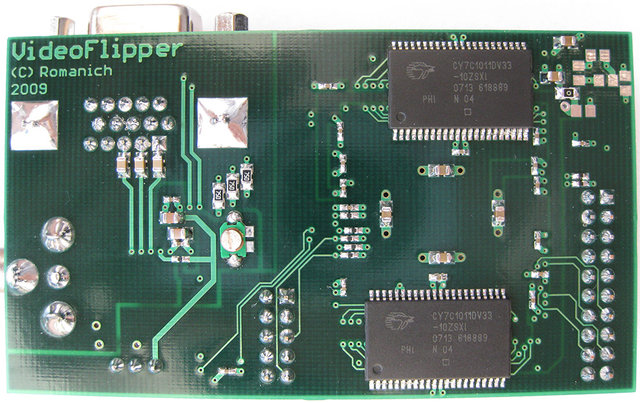

- Bottom
[url]Прославился тем, что на аватаре[/url]
- Romanich
- долбоёб-гумасек
- Posts: 1084
- Joined: 22 Nov 2007, 15:12
- Group: Registered users
by Romanich » 24 Mar 2010, 03:21
deathsoft wrote:Видеокарта на 4х слойке?
Да.
Кстати, изрядно моск вынесло, когда ПЛИСы осваивал(VHDL), но в целом параллельные процессы рулят
На видеокарте ашыпка - питание PLL не отфильтровано как надо (бусины, кондёры), потому что думал что не надо будет пользовать.
Но оказалось что надо при нарезке шины для общения с процессором, но всёравно на PLL=250МГц работает.
В окончательной разводке это учтено и исправлено.
P.S. думаю в середине апреля найду средства чтоб заказать ПП. Там уже более подробно распишу на своем сайте...
[url]Прославился тем, что на аватаре[/url]
- Romanich
- долбоёб-гумасек
- Posts: 1084
- Joined: 22 Nov 2007, 15:12
- Group: Registered users
by lvd » 24 Mar 2010, 09:46
Romanich wrote:когда ПЛИСы осваивал(VHDL), но в целом параллельные процессы рулят
на хдл надо описывать схему, которая засинтезится в плису, а не параллельные процессы. Программерам не место в хдл-дизайне!
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
-
lvd - Posts: 7262
- Joined: 07 Apr 2007, 21:28
- Group: Registered users
by Romanich » 24 Mar 2010, 10:20
lvd wrote:Программерам не место в хдл-дизайне!
Ога, ога! Я тоже после освоения вхдл возненавидел программеров...
А вообще синтезить схему здОрово, к155ла3 отдыхают и тем больше, чем сложнее то что надо упихнуть
[url]Прославился тем, что на аватаре[/url]
- Romanich
- долбоёб-гумасек
- Posts: 1084
- Joined: 22 Nov 2007, 15:12
- Group: Registered users
by jdigreze » 24 Mar 2010, 10:33
попахивает технофетишизмом...Romanich wrote:А вообще синтезить схему здОрово, к155ла3 отдыхают и тем больше, чем сложнее то что надо упихнуть
а ты попробуй отсинтезить свою ведюху на ла3, вот это будет мегарулез.
Сколько меня не корми, волк всё равно в лес смотреть будет
- jdigreze
- Posts: 1478
- Joined: 01 Aug 2008, 06:49
- Location: Агбан
- Group: Registered users
