KAY 1024

[robat_e]

Пишу с мобилы. Срочно подскажите буржуйские аналоги 555лн1 555ли1 555лп1. Можно 1533 серию. Блеать ну я и лох

[robat_e]

Отбой. На работе у начальника нашел бумажный справочник. Придумaл психоделическую схему блокировки яркости на двух м/с + лн1 - синхры инвертировать. Подробности вечером.

[deathsoft]

Можно на диодах сделать, если микрухи ставить влом.

74ls27 (ЛЕ4) - 3ИЛИ-НЕ 1 штука и все

not [[not (R or G or B)] or [not I]] - вот и вся схема

Более того инвертирвоаный I уже есть, т.ч. вообще 2 элемента из ЛЕ4 надо.

Code: Select all


R-[]
G-[]o----|
B-[]     +-[]
           +-[]o-----Iout
I+-[]    |-[]
   |-[]o---|
   |-[]


Бля - укоз просто пидарасы делали, даже текст без искажений не вставить.

Из блока коде делай копи паст в текстовый файл.

[robat_e]

Всем спасибо. Я правда по-своему сделал из того, что было на работе Примерно так:


[robat_e]

Выглядит вот так:

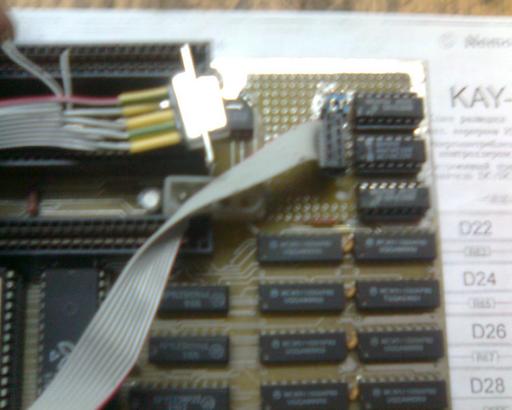

верх

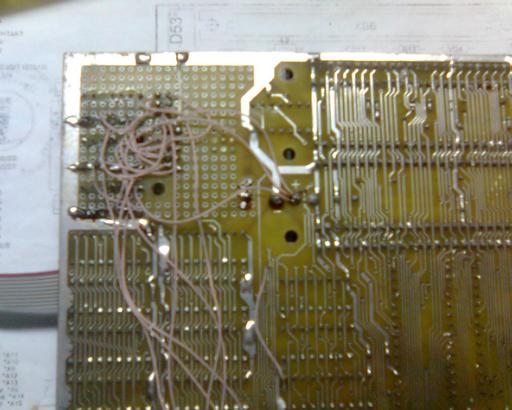

низ. Капитан Немо очень с меня недовольне.


Я чё про аналоги то спрашивал - сначала я поставил наши микрухи и как всегда полярность питания перепутал и спалил всё нах, хорошо хоть панельки поставил А потом вспомнил, что надрал кучу импортных 74хх из списанного оборудования, по справочнику подобрал аналоги и поставил, всё заработало. ССИ и КСИ пришлось инвертировать. Качество картинки просто офигенное, куда там наша електроника втц попала.

[deathsoft]

Скриншоты с моника хоть бы приложил

[robat_e]

Да у меня из фотоаппаратов щас только мобила, смысла нету, а так бы приложил Сейчас в корпусе порядок навожу, цивильные разъемчики припаиваю, весь колхоз убираю.

[CAMAHACYKE]

Всем спасибо. Я правда по-своему сделал из того, что было на работе smile Примерно так:

Имхо схемо галимое.
У всех сигналов разные задержки. Я когда свой моник подключал тоже не прошарился и у меня на горизонтальных переходах например со серого на светло-желтый полоски полпиксела шириной проскакивают ярко белые. В STSке сразу в глаза бросается. Имхо надо в каждый канал равное количество элементов с одинаковым временем срабатывания.

ЗЫ. Я RGB с микрух пускал через эмитерные повторители. И Кадровую/Строчную тоже. Транзисторы брал КТ315. В принципе и так работало, но просто осцилом ткнулся и ужаснулся как сигнал с микрух садится в два раза. Моник у меня СМ-322 EGA. В нем еще одна засада - темно желтый цвет как темно-красный, мало чем отличается. Я думал это дефект экземпляра, а оказалось - они все так криво темно желтый отображают. В ТР-досе сразу видно на четырехцветной полоске - желтого нету.
Глянь, как у тебя с темно-желтым.

[deathsoft]

Ну в моей схеме задержки одинаковые были - ибо там дерево было симметричное.

[robat_e]

Вроде нормально всё. Если чё, то переделаю.
