Postby robat_e » 12 Mar 2010, 17:37

Вадер, не рефлексируй, это я относительно себя написал, что _мне_ надо даташыты внимательно читать. А с буквой - ну ошибся я, я ваще смотрел даташыт про амдшные флеши :) Да WE я кинул на +5, как и написано было. Спасибо тебе, великому, что обратил внимание.
robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users
Top

Postby lvd » 12 Mar 2010, 17:40

robat_e wrote:это я относительно себя написал

Внезапно... :lol:
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
User avatar
lvd

Posts: 7262
Joined: 07 Apr 2007, 21:28
Group: Registered users
Top

Postby jdigreze » 13 Mar 2010, 04:36

еси отбросить прения, то зачотно. буду себе делать. благо флехи есть.
Сколько меня не корми, волк всё равно в лес смотреть будет
jdigreze

Posts: 1478
Joined: 01 Aug 2008, 06:49
Location: Агбан
Group: Registered users
Top

Postby robat_e » 17 Mar 2010, 15:49

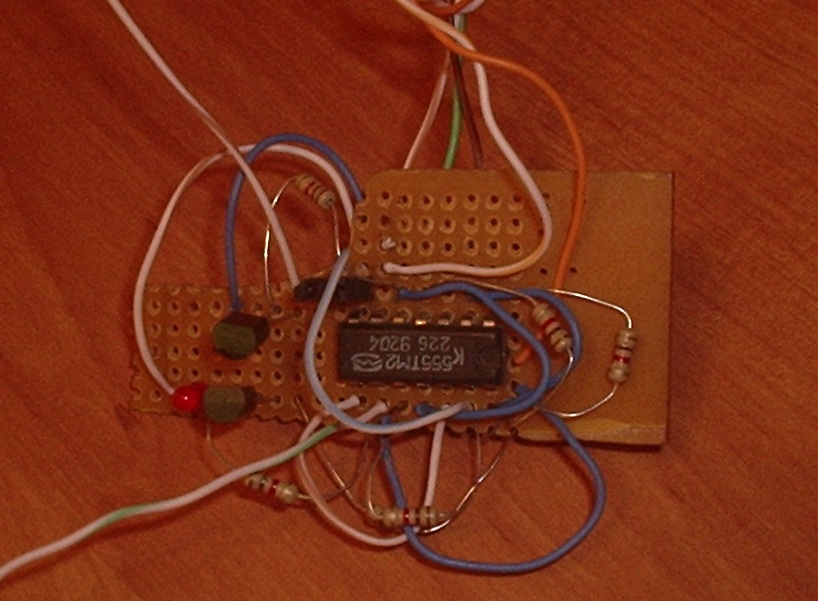

Спешу поделиться радостью :) Рабочий прототип кнопки-переключалки под кодовым названием "МЕГОРЕЗЕТ" собран и прошел успешные испытания. Выражаю особую благодарность Дезсофту, ЛВД и нольке.

А сейчас слайды:
robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users
Top

Postby lvd » 17 Mar 2010, 16:02

robat_e wrote:А сейчас слайды:

А можно видиву с ус-вом в зборе и работающим? :)
F̞͖̭̿̔ͯu̐̅cͬ̑ͩk̨̤̳͇̮̭̪̠̽̿̓̆ͭͩ ̷̩̰͎̩͓̘̾̀ͬ̊ͭ͛ͅda̝̺͙̬͎̝̾͟ ̰̜̝̯͉̯̖̓̎́ͨ̽ͫ͟f̟͇̭̀ͬͨͭ̐̚u̹̼̹̗̞͑̔͂͐̚cͭ̅̊̆̒̆ǩ̝̩̯́ͥ̔̍̑ḭ͓͍̳̬ͦ̽͂n͍͎͈̈̅ͩͬ ̊ͫ̂̾̑̈́f̲͚͉͓͗̋́ͧͦ̅ȗ͇̲̻͈̲̅̎͗͒ͭ͡c̬̟̠̹̯̈́ͩ͘ͅk̫̠̻̋͜a̲͒̾̇!͙͕̺͉̗̩̲̂̏̄̀
User avatar
lvd

Posts: 7262
Joined: 07 Apr 2007, 21:28
Group: Registered users
Top

Postby robat_e » 17 Mar 2010, 16:29

Я ужэ разобрал всё. Развожу печатку.
robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users
Top

Postby deathsoft » 17 Mar 2010, 18:39

А чего транзисторов так много? Нужен же был всего 1.
User avatar
deathsoft

Posts: 4744
Joined: 07 Apr 2007, 00:58
Group: Registered users
Top

Postby jdigreze » 18 Mar 2010, 06:23

robat_e wrote:Рабочий прототип кнопки-переключалки

А чаво оно делает такого "МЕГА", чаво не делает обычный резет-батон? Опесание девайса фстудию!
Сколько меня не корми, волк всё равно в лес смотреть будет
jdigreze

Posts: 1478
Joined: 01 Aug 2008, 06:49
Location: Агбан
Group: Registered users
Top

Postby deathsoft » 18 Mar 2010, 12:53

robat_e wrote:Рабочий прототип кнопки-переключалки под кодовым названием "МЕГОРЕЗЕТ" собран и прошел успешные испытания.

Ты схему то приаттачь сюда, может кому еще пригодится.
User avatar
deathsoft

Posts: 4744
Joined: 07 Apr 2007, 00:58
Group: Registered users
Top

Postby robat_e » 18 Mar 2010, 15:36

Отвечаю на все вопросы.

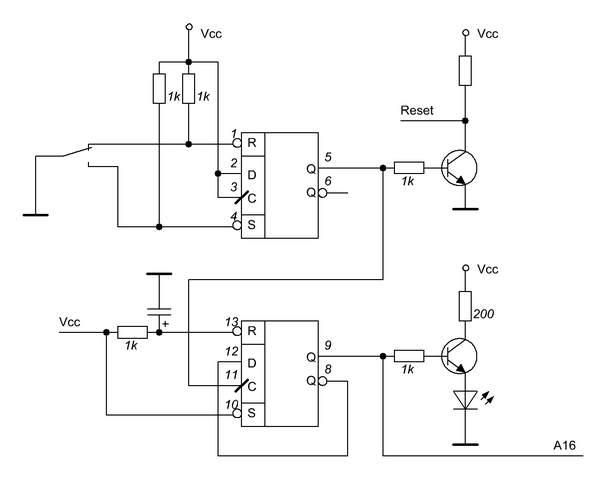

Поскольку флешь одномегабитная, то Дезсофт меня опять надоумил в неиспользуемую часть флеши прошить че-нибудь полезное, например фаталл и по резету, чтобы не городить огород из еще одной кнопки, переключать прошивки - стандартная (тест, 128 басик, 48 басик, тр-дос) и с фаталом вместо 128 басика. Нечеловеческим напряжением лучших умов канала #mhm была разработана нижеследующая схема:

Суть её, я думаю, понятна. Кому непонятно - спрашивайте.

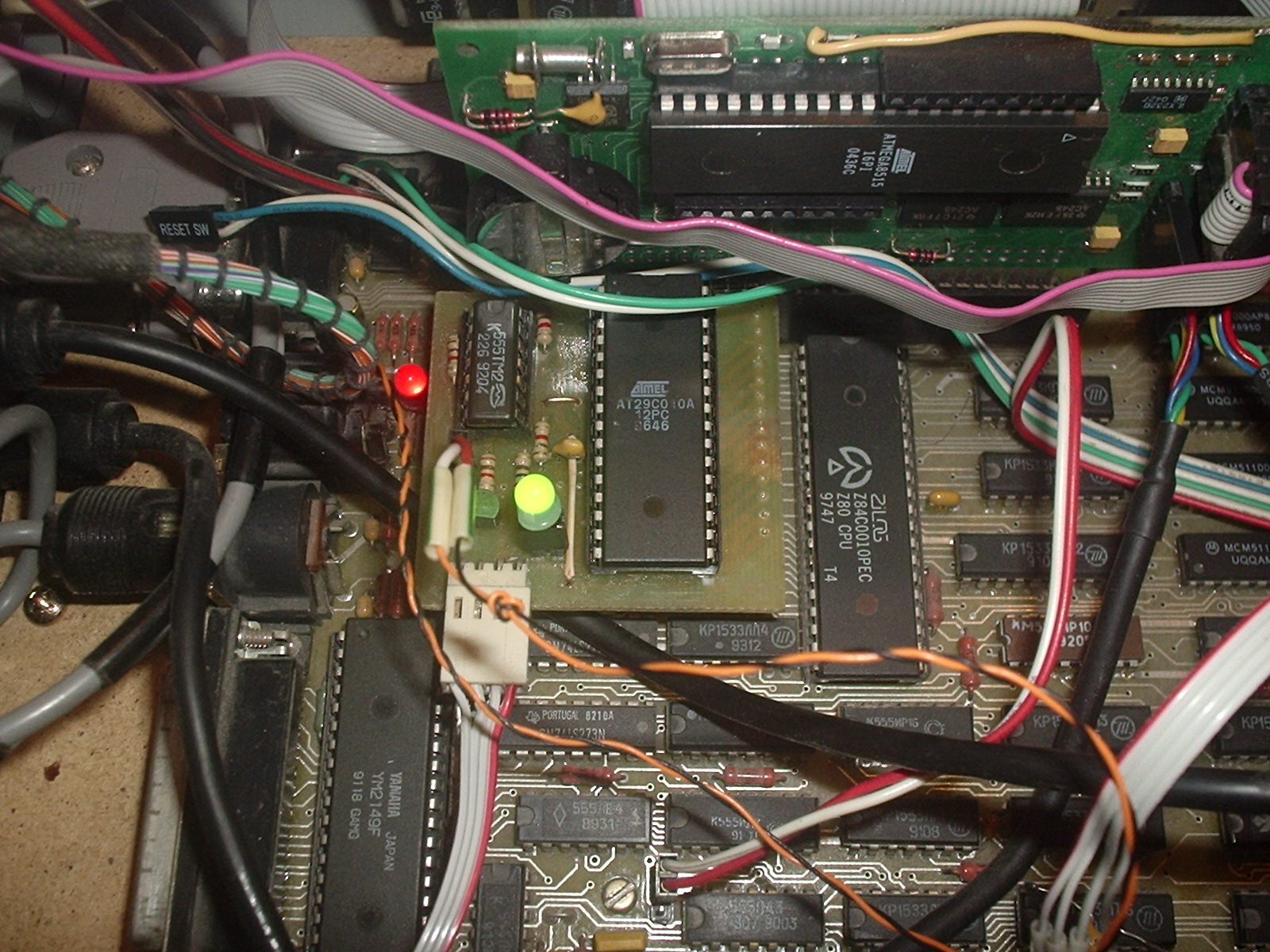

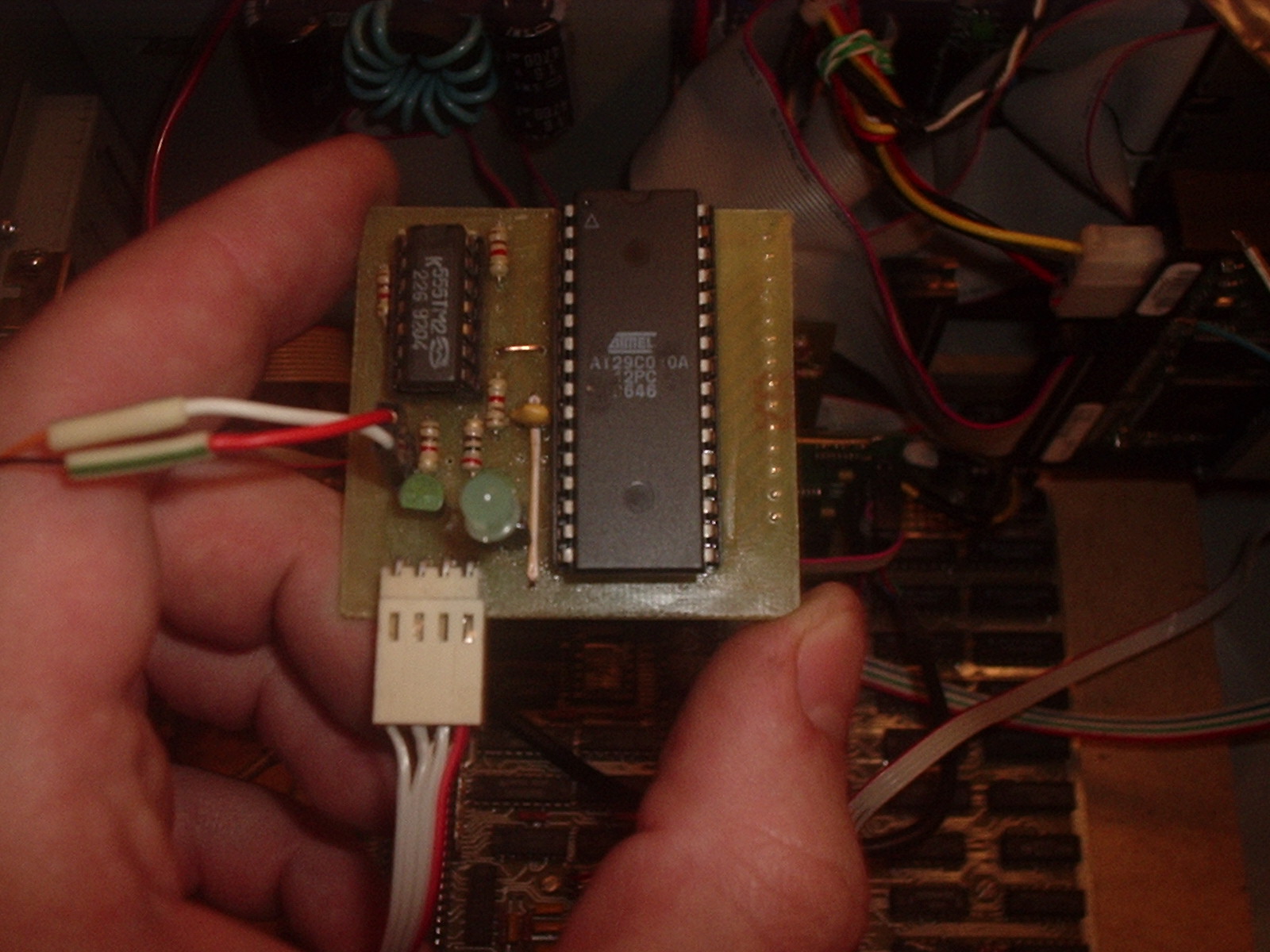

Сегодня я накатал утюгом еще одну платку и скидал окончательный вариант устройства. Короче, бля, слайды работающего устройства:





robat_e

Posts: 1269
Joined: 08 Apr 2007, 07:34
Group: Registered users
Top
